    配網互感器測試方法及結果分析



                            發布時間：2025/03/31武漢市豪邁電力自動化技術有限責任公司








    配電環網柜互感器數量龐大，生產廠家眾多，運維繁瑣，若損壞后再更換，沒有預判性，可能還存在其他隱患； 若按年限定期批量更換可能造成浪費和停電現象。



    某供電公司轄區部分環網柜出現故障，為全面掌握各區局配電自動化環網柜CT存在的問題，選取曾發生過開關誤發信、漏發信等現象的五個區局，現場對23個CT進行測試，其中16個CT存在明顯缺陷，其他7個CT都為更換過的CT，且存在一定隱患。 下面簡單介紹本次試驗方法和結果分析。













    1







    試驗設備













    CTP-220P 互感器測試儀 主要技術特點：





    •

      滿足各類CT（保護類、計量類、TP類等）、PT的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試要求。


      •

    •

      自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。


      •

    •

      滿足GB1208（IEC60044-1）、GB16847（IEC60044-6）、GB1207等各類互感器標準，根據互感器類型和級別自動選擇適合的標準進行測試。


      •

    •

      基于低頻法測試原理，能應對拐點高達30kV的CT測試。


      •

    •

      可存儲2000組測試數據，掉電不丟失。 試驗完畢后用U盤存入PC機，用軟件進行數據分析，并生成word格式報告。


      •

    •

      操作簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試。 除負荷測試外，CT其他各項測試都采用同一種接線方式。


      •














    2







    試驗方法













    直阻測量： 四端法







    極性測量： 直流法



    勵磁（伏安）特性測量： 低頻法，二次側施加低頻電壓



    變比、角差比差測量： 電壓法，根據勵磁特性和CT/PT數學模型計算

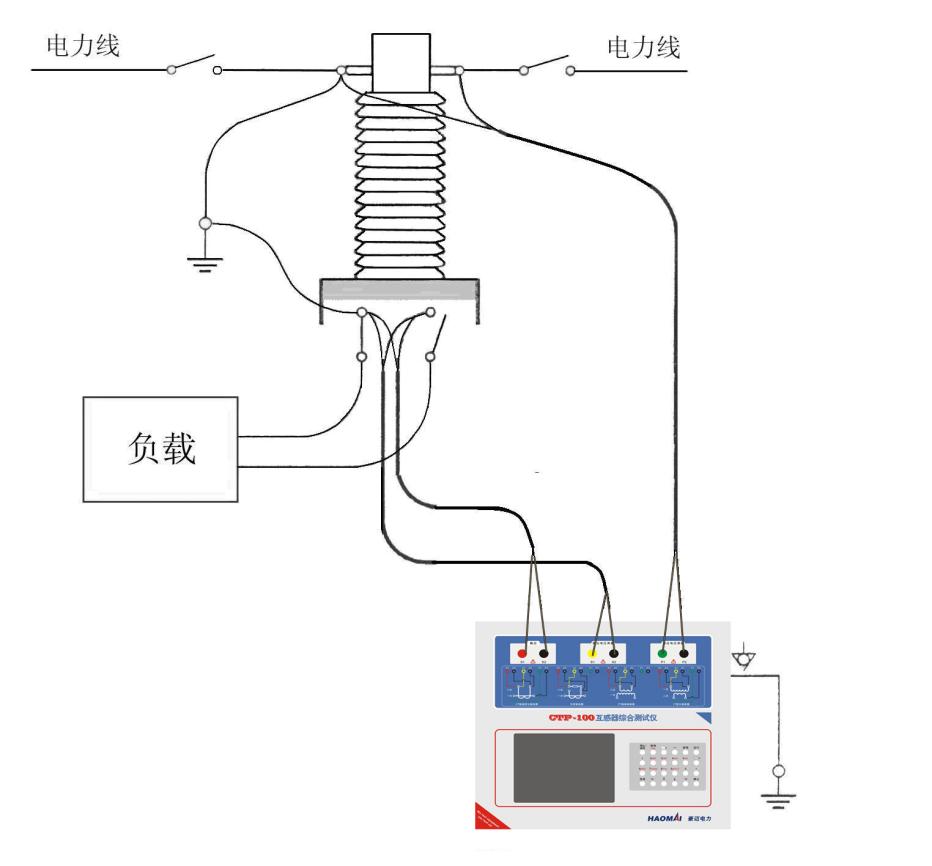

    △ 試驗接線

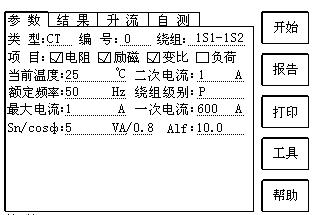

    △ 參數設置



















    3







    試驗項目













    1）二次繞組直流電阻測量







    2）極性檢查



    3）變比、比差、角差測量



    4）勵磁特性(伏安特性)



    5）計算10％（或5％）誤差曲線



    6）儀表保安系數（FS）



    7）CT準確級



    8）二次負荷













    4







    試驗結果

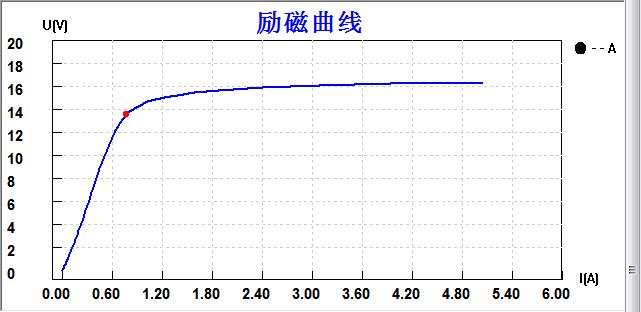

    勵磁信息:













    結果




    值




    結果




    值








    拐點電壓Vkn:




    13.623 V




    不飽和電感Lu:




    0.05 H








    拐點電流Ikn:




    0.77948 A




    剩磁系數Kr:




    0.90








    極限電動勢Eal:




    12.02 V




    二次時間常數Ts:




    0.23 s








    復合誤差εal:




    1.26 %




    實測準確限值系數ALF:




    13.70

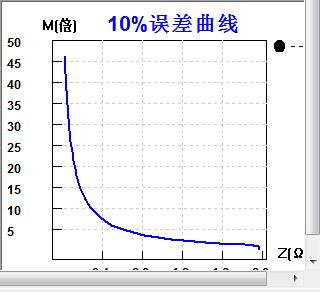

    誤差10%取整數據:









    序號




    10%->Z[Ω]




    10%->M[倍]




    序號




    10%->Z[Ω]




    10%->M[倍]








    1




    0.7612




    4.0000




    7




    0.0776




    28.000








    2




    0.3702




    8.0000




    8




    0.0629




    32.000








    3




    0.2350




    12.000




    9




    0.0513




    36.000








    4




    0.1663




    16.000




    10




    0.0424




    40.000








    5




    0.1252




    20.000




    11




    0.0349




    44.000








    6




    0.0969




    24.000




    12




    0.031




    46.359









    負荷信息:









    結果




    值




    結果




    值








    實測負荷:




    0.91




    阻抗:




    0.04








    功率因數:




    1.00











































    5







    結果分析

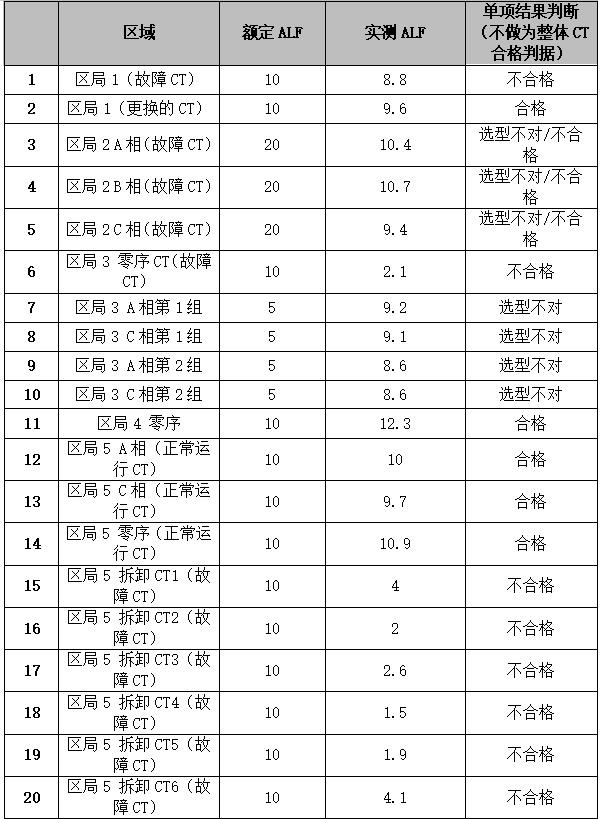

    1）CT準確限值系數ALF測試結果統計表 （根據要求CT的選型為10P10，判斷依據： 實測值大于或等于額定值）

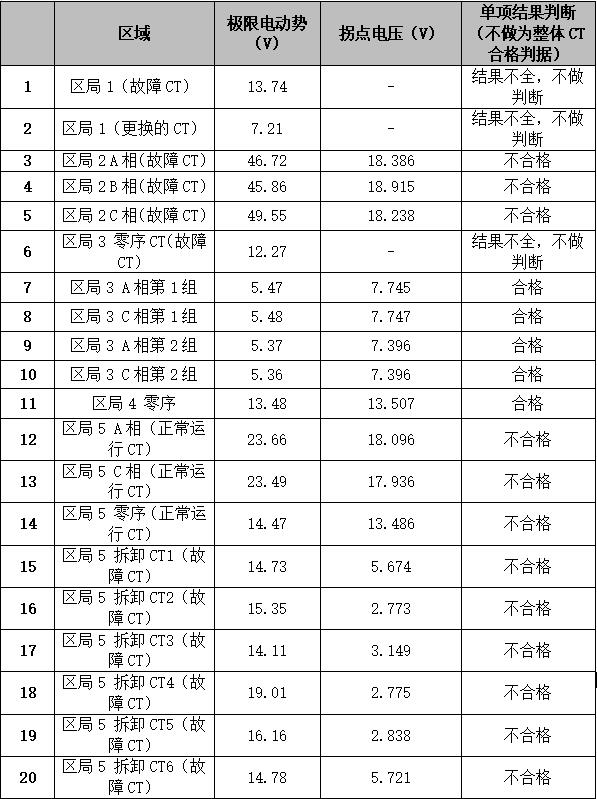

    2）拐點電壓統計表 （判斷依據： 拐點電壓大于極限電動勢）

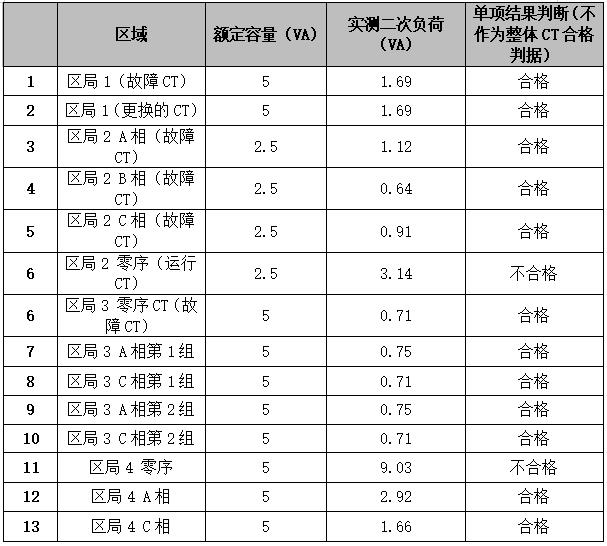

    3）實測二次負荷統計表 （根據要求CT的額定容量為5VA，判斷依據： 實測二次負荷小于額定容量）
















    拐點電壓不滿足條件可能造成的故障現象 ： 不滿足復合誤差要求，CT會在線性段工作，造成誤動。



    二次負荷不滿足要求可能造成的故障現象：  CT本體會燒壞甚至越級跳閘等。



    注意事項：



    選型的合理性：  1）嚴格把控相關流程，保證備件的可靠性； 2）運行維護過程中不能選擇參數相似或者相同的互感器直接更換。



    互感器測試的必要性：  1）品控、入網檢測嚴格把關； 2）倉庫聯調必須抽檢； 3）現場安裝交接試驗必須做相關檢測； 4）運行維護需要更換CT時一定要做好檢測。



    互感器是保證保護動作可靠、靈敏、速動的關鍵設備，只有做到層層把關，嚴格檢測才能提高用電安全可靠性。
