    案例實操丨光伏升壓站投運前向量極性檢查



                            發布時間：2024/04/24武漢市豪邁電力自動化技術有限責任公司








    光伏升壓站向量極性檢查主要是對電壓電流相位關系進行檢測，驗證電壓和電流的相位關系是否符合預期，確保電力設備的正確接入和運行，在并網操作時不會對電網造成不利影響 。  下面是某 110kV光伏升壓站部分一次接線圖，需在送電前對401和402間隔進行向量校核，確保正確后再接入110kV線路進行并網。

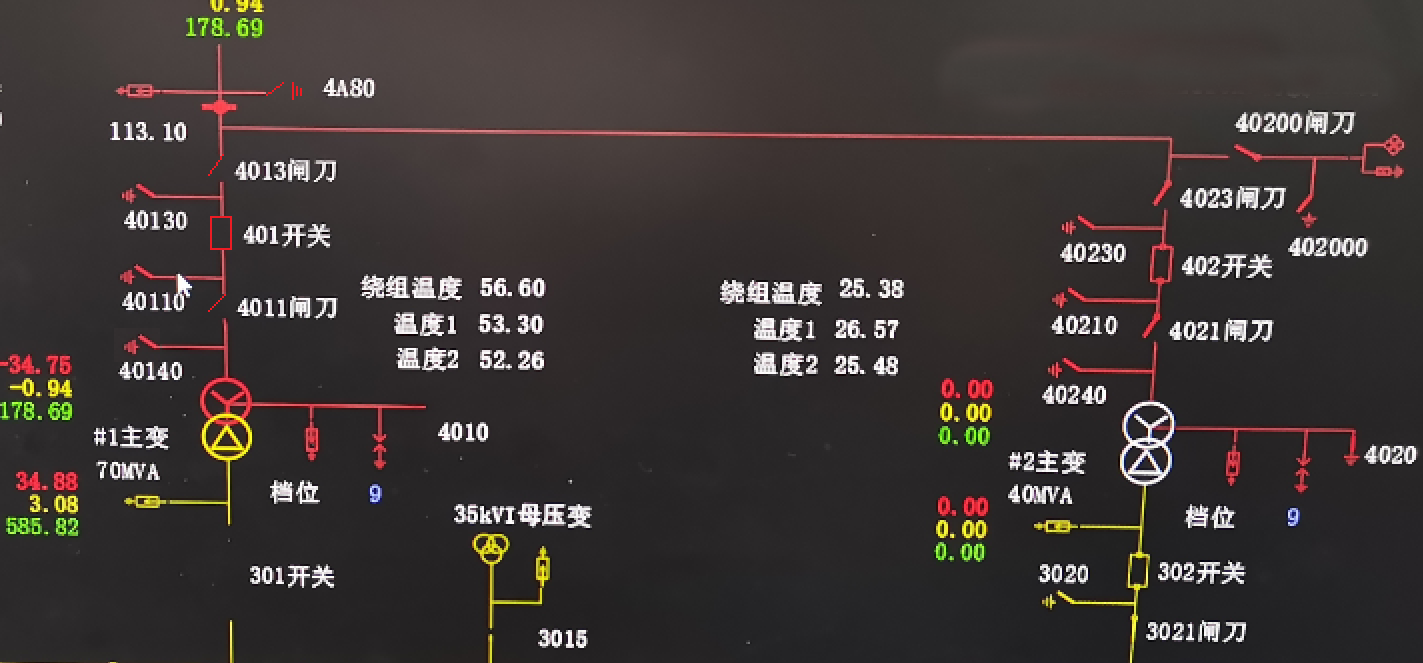

    △ 部分一次接線圖













    1







    試驗方式

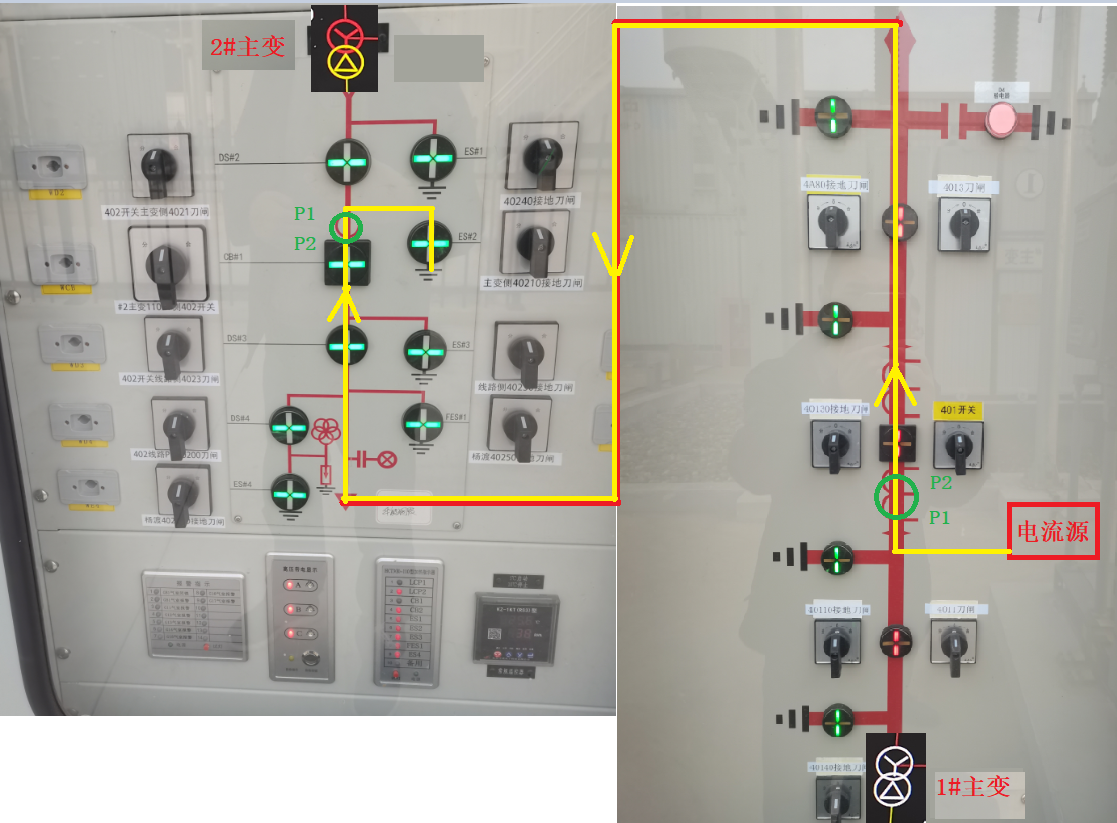

    △ 兩個主變間隔和通流方向





    試驗時1#主變側需斷開4011隔刀、40130地刀，合上40140地刀、401開關、4013隔刀，拆開40110地刀。 2#主變側需斷開4021隔刀、40230地刀，合上40240地刀、402開關、4023隔刀、40210地刀。 HTA-3300 三相數字式智能大電流源從1#主變側40110接地刀閘處流入，過401間隔CT，再流入402間隔CT，最終由2#主變側40210接地刀閘處流入大地形成電流回路。 HTV-6000 三相數字式智能高電壓源二次電壓接入401間隔PT端子箱，引入到401線路保護裝置處， 通過電纜 并接到402線路保護裝置，使用YD-300E 智能電流電壓源無線遙控主機實現電流電壓同步輸出。



    為了查看電流回路的絕對相角，需要施加二次電壓，通過HTV-6000 直接輸出額定電壓至保護裝置，以A相母線電壓為基準，可在各間隔保護裝置上查看CT二次幅值角度，根據CT極性端定義由此判斷向量極性是否正確。













    2







    試驗接線

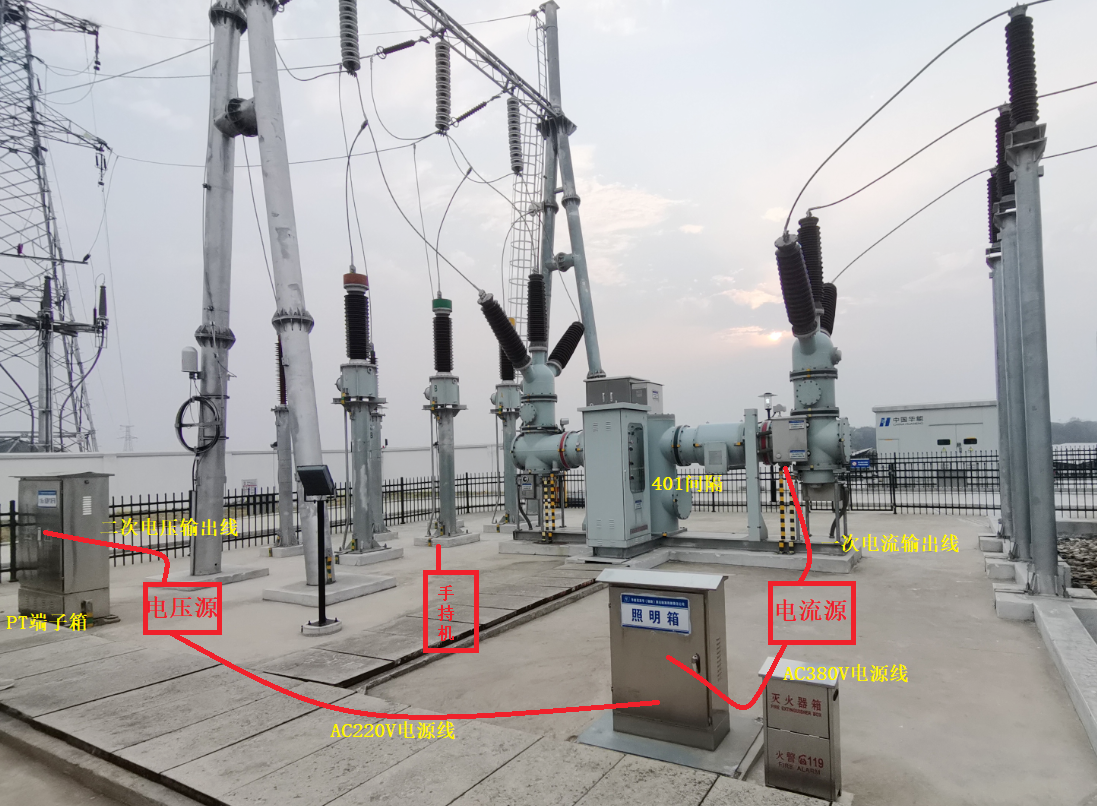

    由于本站110kV部分為GIS設備， 注 流 點選取需考慮空間足夠，保證試驗過程中一次設備與人員之間有足夠的安全距離，附近可 提供滿足試 驗設備供電的三相電源，經勘查后確定在401間隔進行通流。

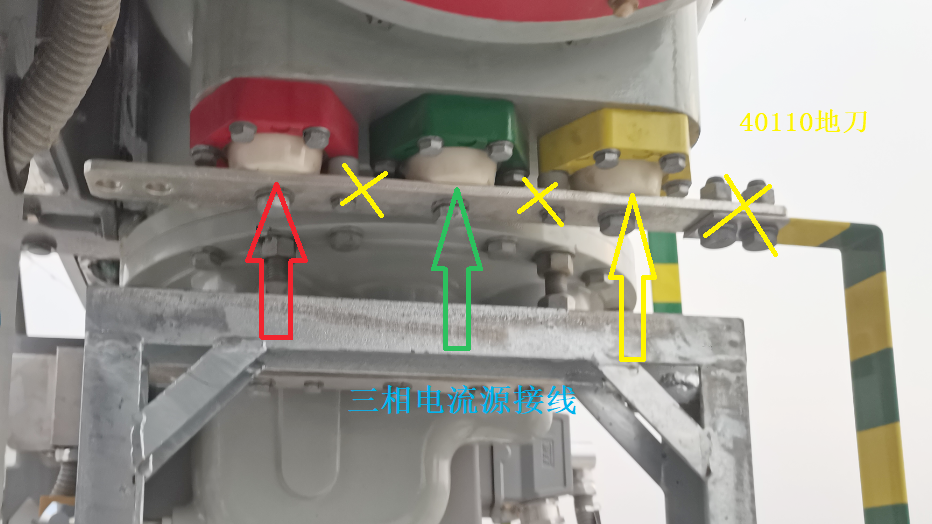

    電流源接線





    接線方式： 在401間隔拆開40110地刀，將三相電流源的A/B/C三相測試線接入到對應的A/B/C端子上，作為電流注入點，經試驗回路后從402間隔40210地刀電流流入大地。

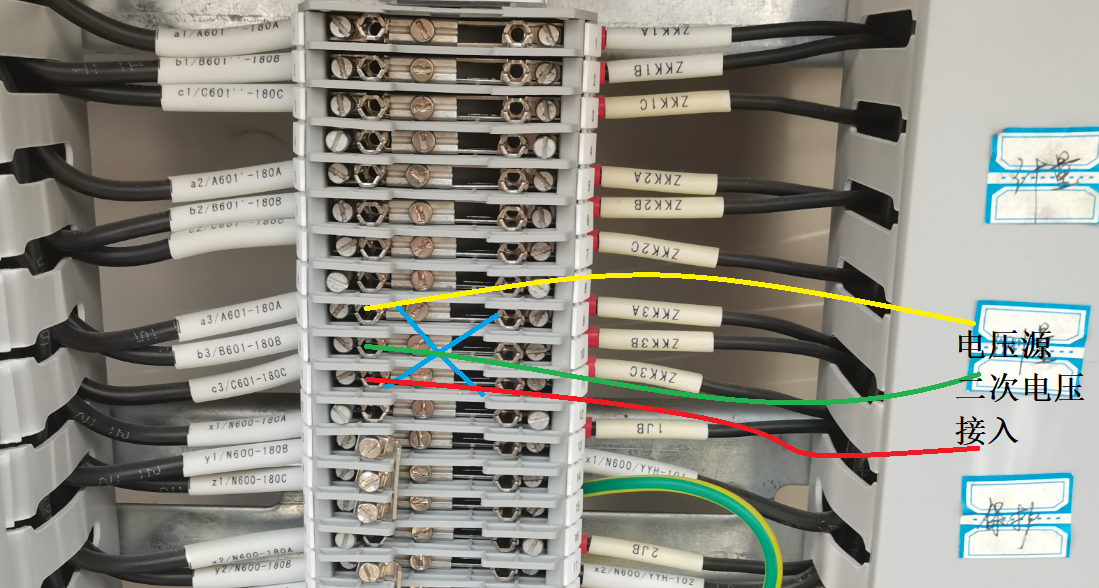

    電壓源接線





    接線方式： 斷開401間隔PT端子箱內保護繞組的劃片（防止電壓發送到PT一次側），將電壓源三相二次電壓接入到保護電壓繞組端子。  電壓PT端子箱二次至保護#1并 聯到保護#2作為基準電壓，接入YD-300E。
























    3







    試驗過程













    升壓站40 1間隔CT保護繞組變比為1000/5，402間隔CT保護繞組變比為800/5，兩間隔CT繞組不一致，保護裝置內會進行變比系數補償計算差流值。  完成以上接線后，檢查電源是否正常，電流源和電壓源通電，先單機分別輸出合適的不平衡一次電流和二次電壓值，在保護裝置查看采樣值，檢查相序是否正確。













    4







    試驗結果













    待電流升起來后，在保護屏柜查看各間隔側電流。

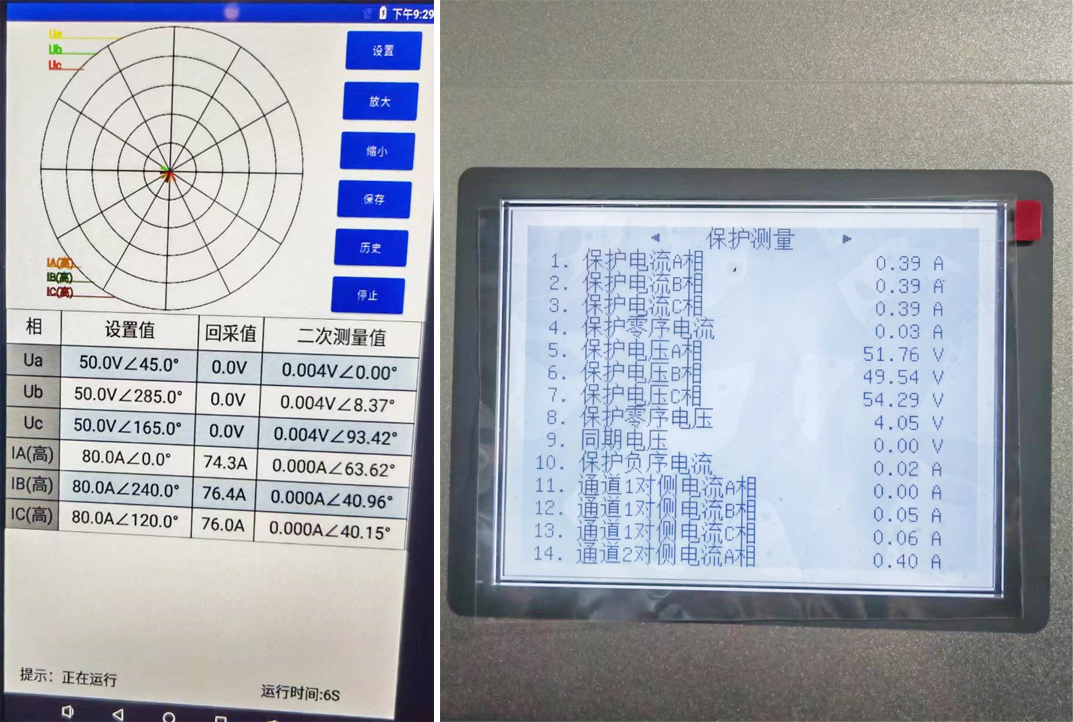

    △ 裝置輸出值與保護采樣值



    多次試驗數據：



    1）設置電流輸出80A，電壓50V，超前電流角度0°輸出。



    #1保護采樣









    設置輸出




    A




    B




    C








    電流采樣




    0.39A




    0.37A




    0.40A








    電壓采樣




    51.81V




    49.57V




    54.35V








    Ang(Ua-Ia)、Ub-Ib、Uc-Ic




    0°




    3°




    5°









    #2保護采樣









    設置輸出




    A




    B




    C








    電流采樣




    0.49A




    0.48A




    0.48A








    電壓采樣




    51.78V




    49.56V




    54.25V








    Ang(Ua-Ia)、Ub-Ib、Uc-Ic




    181°




    182°




    185°









    2）設置電流輸出160A，電壓50V，超前電流角度45°輸出。



    #1保護采樣









    設置輸出




    A




    B




    C








    電流采樣




    0.80A




    0.79A




    0.79A








    電壓采樣




    51.81V




    49.57V




    54.35V








    Ang(Ua-Ia)、Ub-Ib、Uc-Ic




    42°




    46°




    48°









    #2保護采樣









    設置輸出




    A




    B




    C








    電流采樣




    1.05A




    0.99A




    1.00A








    電壓采樣




    51.76V




    49.57V




    54.21V








    Ang(Ua-Ia)、Ub-Ib、Uc-Ic




    226°




    225°




    230°









    以上數據與YD-300E 在CT端子箱處測得數據一致，由于一次電流是由#1間隔P1流入P2，Ang（U-I）理論值應為0°，一次電流是由#2間隔P2流入P1，Ang（U-I）理論值應為180°，實際測得數據與理論值一致，由此可得兩間隔CT向量極性正確，可以接入110kV線路進行并網。
